Thi Công Trụ Màn Hình LED Ngoài Trời VNPT Khánh Hòa Tại Cam Ranh – NHK Stage

Thi công trọn gói trụ màn hình LED ngoài trời cho Trung tâm Kinh doanh VNPT Khánh Hòa tại Cam Ranh là một trong những dự án quy mô lớn mà NHK Stage trực tiếp thực hiện từ đầu đến cuối: xây dựng mới hoàn toàn phần kết cấu (móng – cột trụ thép – khung đỡ) và lắp đặt trọn bộ màn hình LED ngoài trời, theo đúng hồ sơ thiết kế kỹ thuật được phê duyệt. Đây là dự án NHK Stage trúng thầu thực hiện cho một đơn vị viễn thông lớn, đòi hỏi tiêu chuẩn thi công và hồ sơ nghiệm thu nghiêm ngặt hơn nhiều so với các công trình Bar/Club thông thường.

Video toàn cảnh dự án Trụ biển LED VinaPhone 5G – VNPT Cam Ranh

Toàn bộ hành trình thi công trụ màn hình LED VinaPhone 5G tại VNPT Cam Ranh — từ khảo sát, làm móng, dựng kết cấu thép đến lắp đặt màn hình LED và khoảnh khắc biển LED bừng sáng — được NHK Stage ghi lại trọn vẹn trong video dưới đây:

Khảo sát, đào móng và thi công cột trụ thép

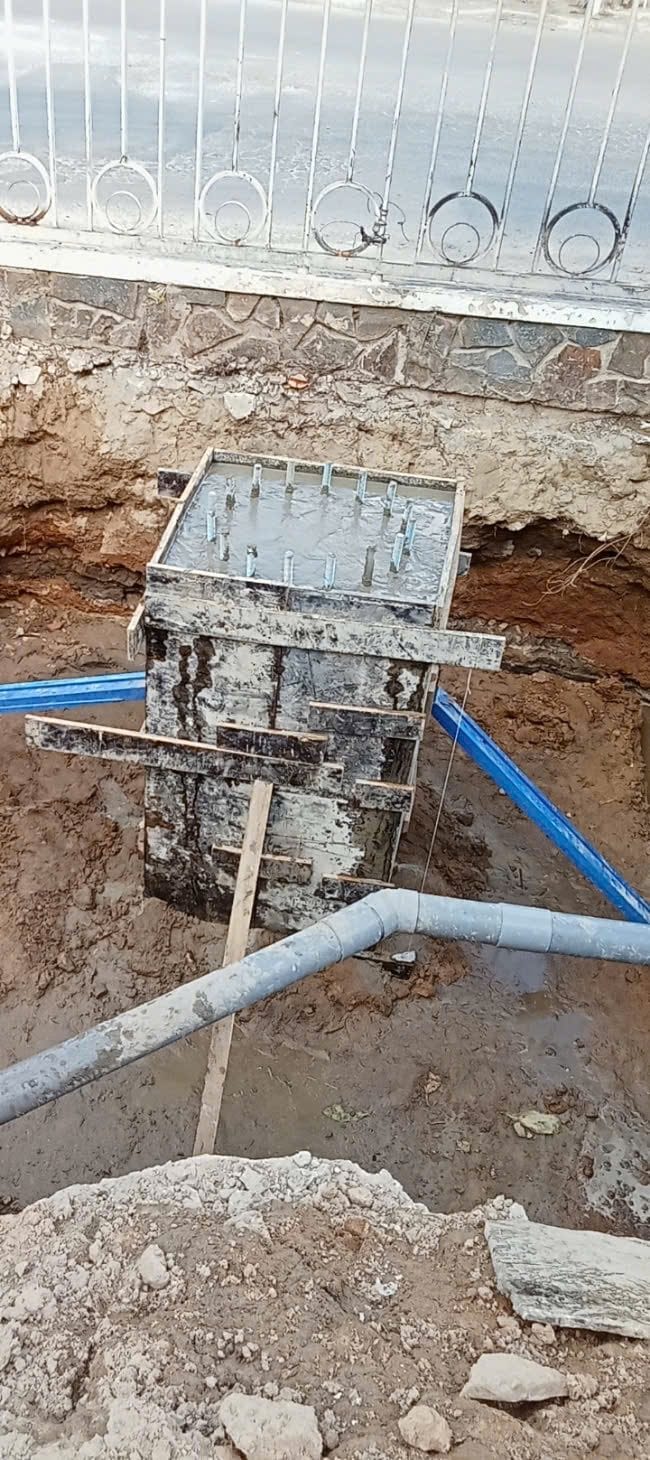

Công trình được triển khai tại Điểm giao dịch Cam Ranh – PBH Cam Ranh, thuộc TTKD VNPT Khánh Hòa. Sau khi khảo sát và đo đạc thực tế mặt bằng, đội ngũ NHK Stage tiến hành đào móng, gia công khung thép cốt móng và đổ bê tông móng mác M250 theo đúng bản vẽ kết cấu đã được đơn vị tư vấn thiết kế phê duyệt. Cột trụ chính sử dụng ống thép tròn Ø400, dày 16mm, liên kết với mặt bích đế trụ Ø800 bắt bu lông neo chờ sẵn trong móng – đảm bảo khả năng chịu lực cho toàn bộ khối màn hình LED phía trên trong điều kiện thời tiết ngoài trời, kể cả gió bão.

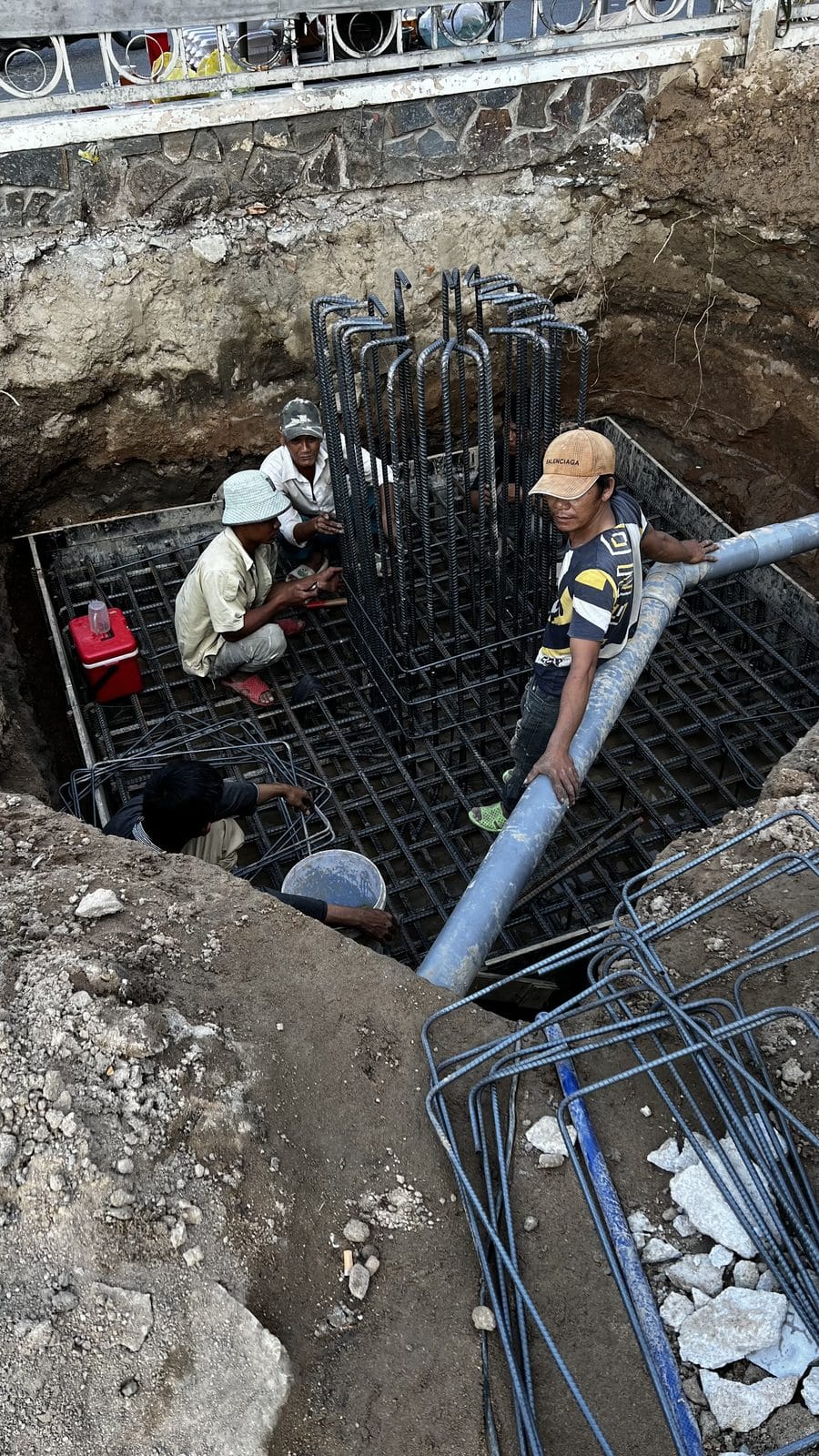

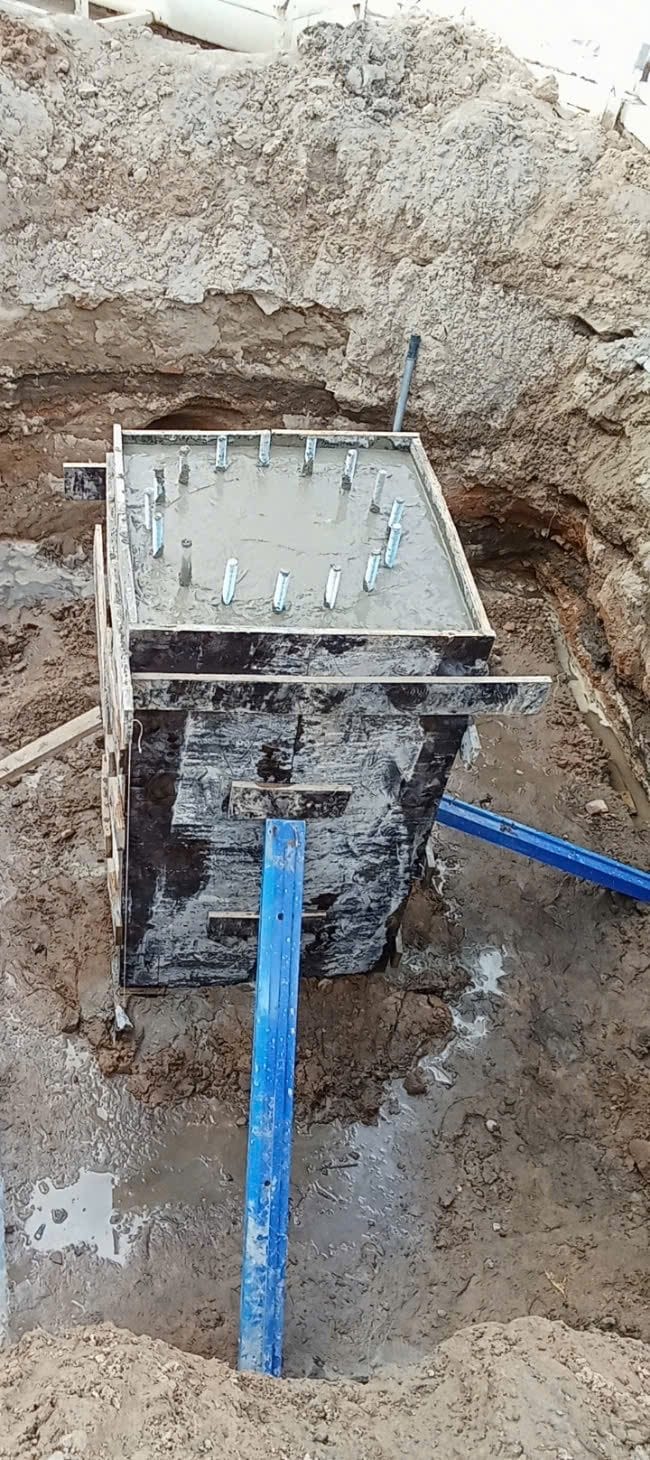

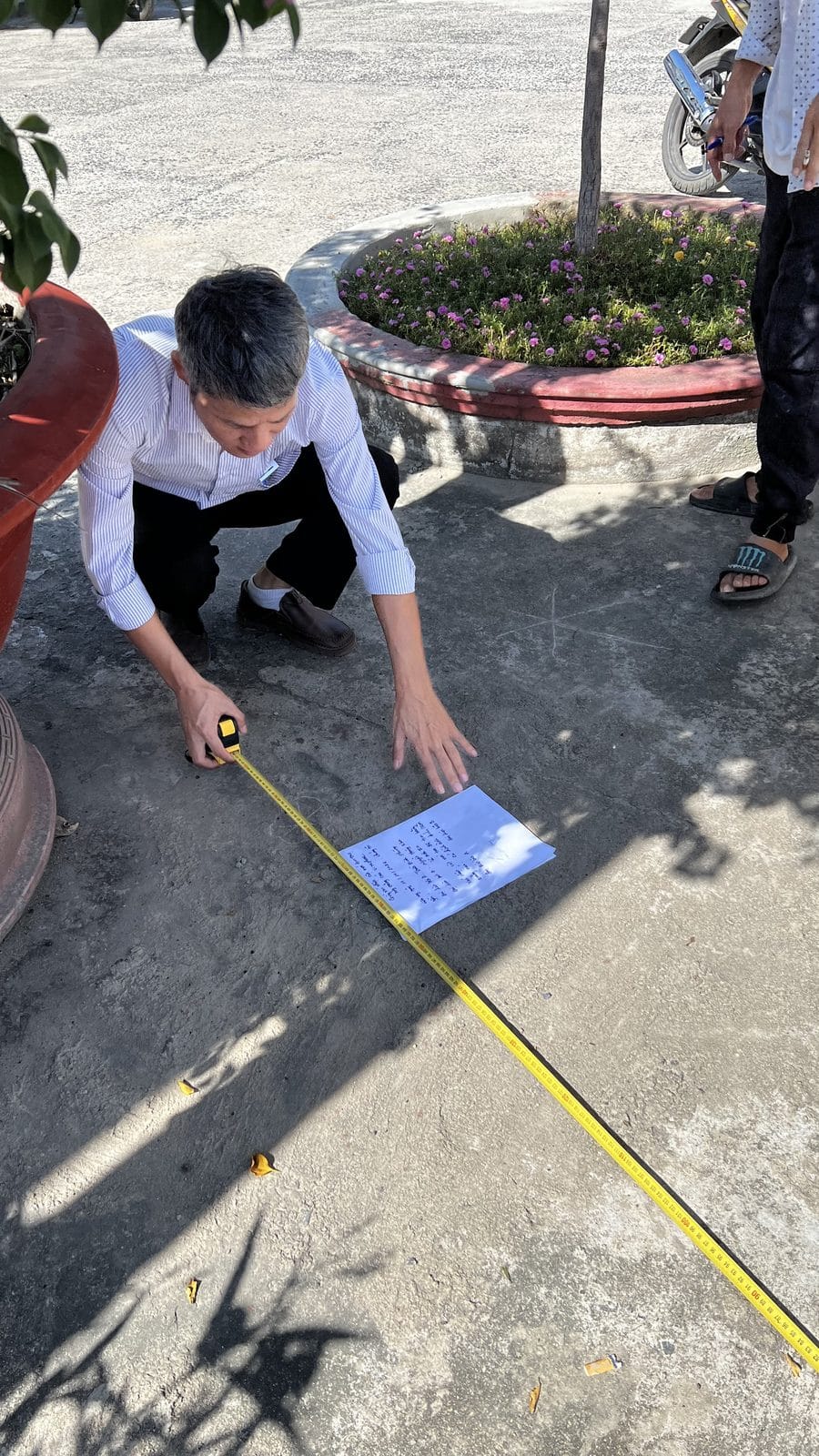

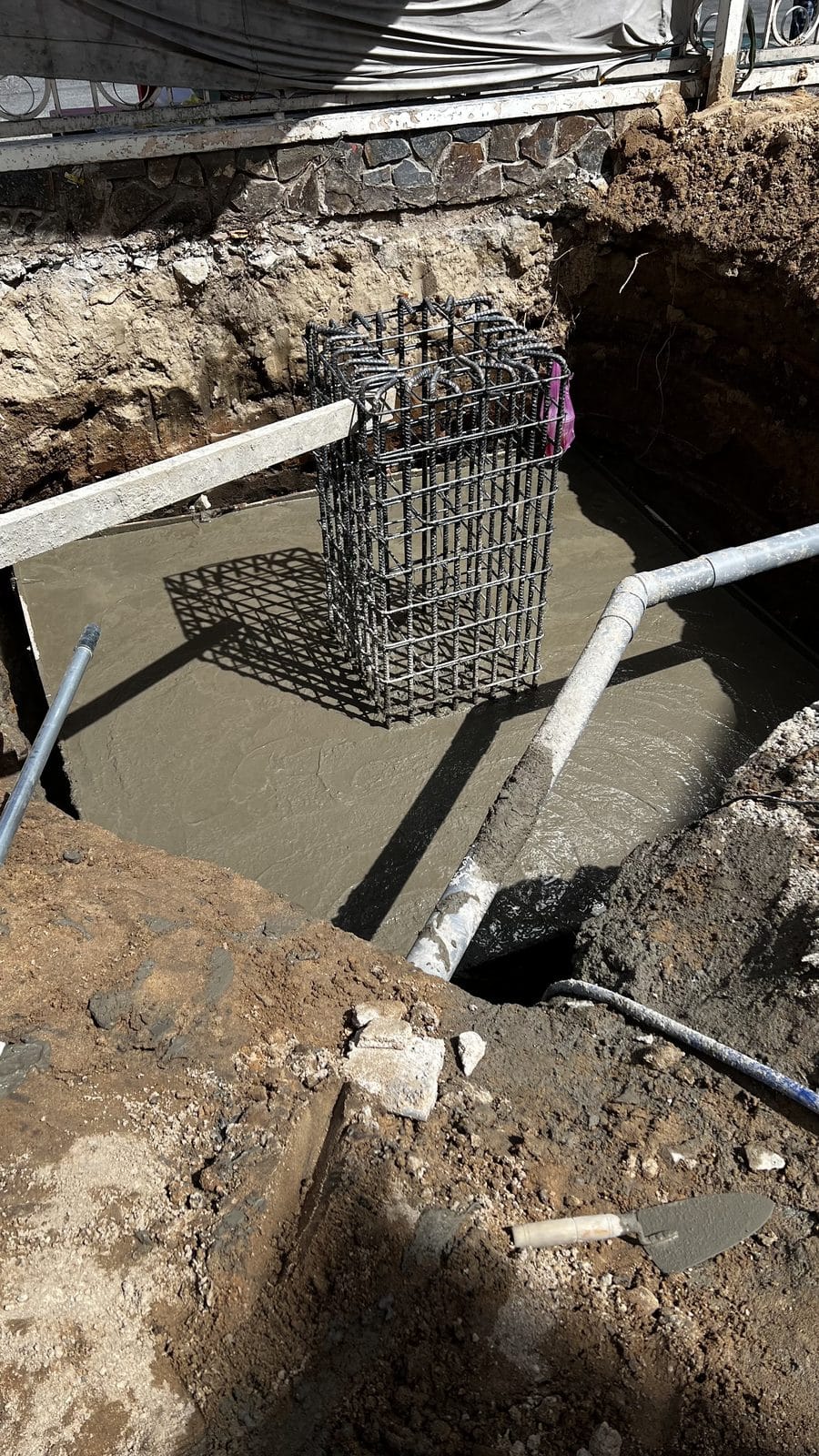

Quá trình khảo sát, đào móng, dựng cốt thép và đổ bê tông móng cột trụ màn hình LED VNPT Cam Ranh. Bấm vào từng ảnh để xem phóng to.

Gia công khung thép và cẩu dựng trụ tại hiện trường

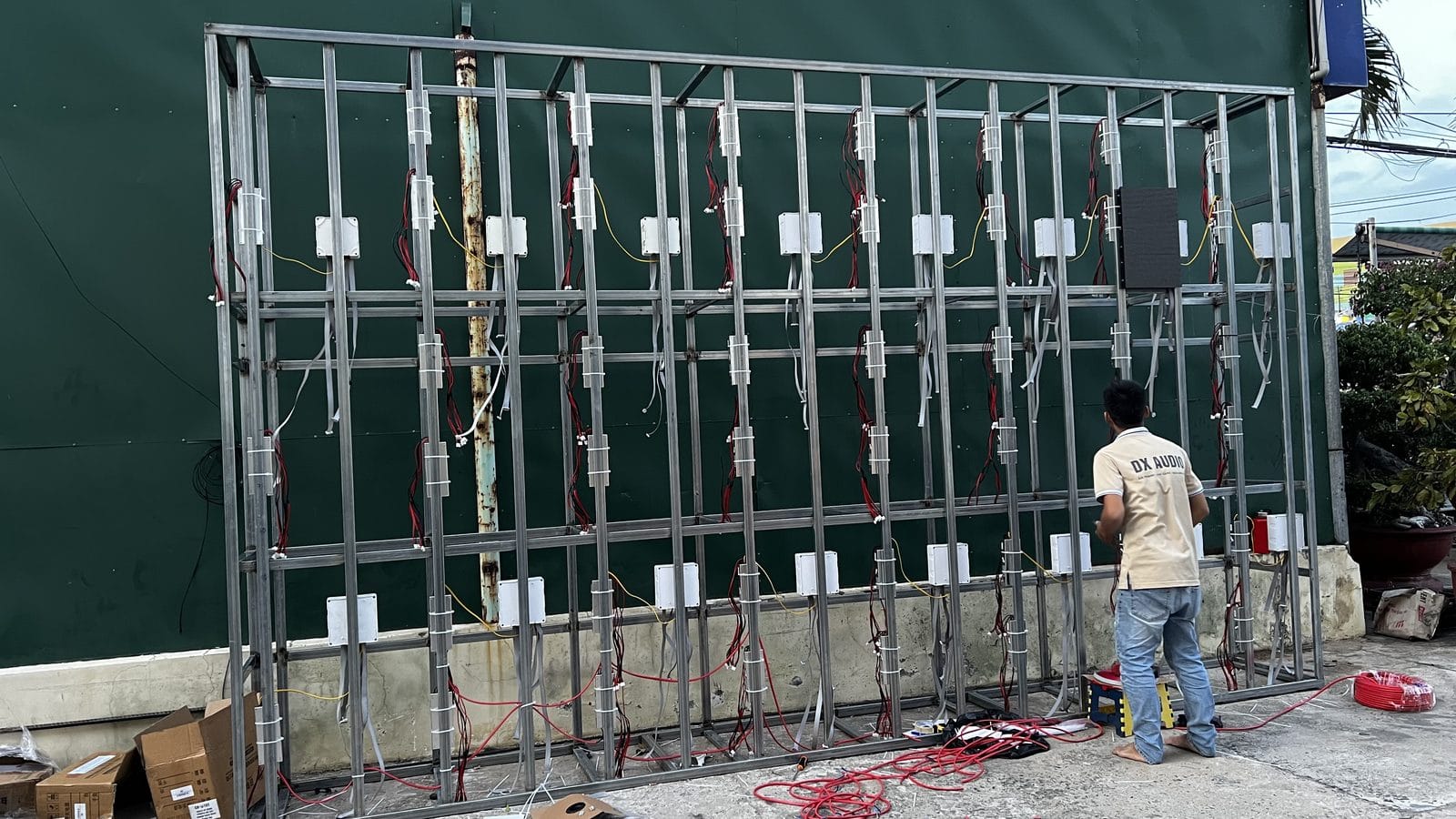

Song song với phần móng, khung đỡ màn hình LED được gia công riêng bằng sắt hộp mạ kẽm, kích thước khung khoảng 4,88m x 2,96m, lắp sẵn hệ nguồn và card điều khiển ngay trên khung trước khi đưa ra công trình – giúp rút ngắn đáng kể thời gian thi công trên cao. Toàn bộ cụm cột trụ và khung màn hình được cẩu dựng bằng xe cẩu chuyên dụng ngay trong đêm để tránh ảnh hưởng giao thông khu vực, sau đó cột trụ được bọc bảo vệ trong thời gian thi công hoàn thiện phía trên.

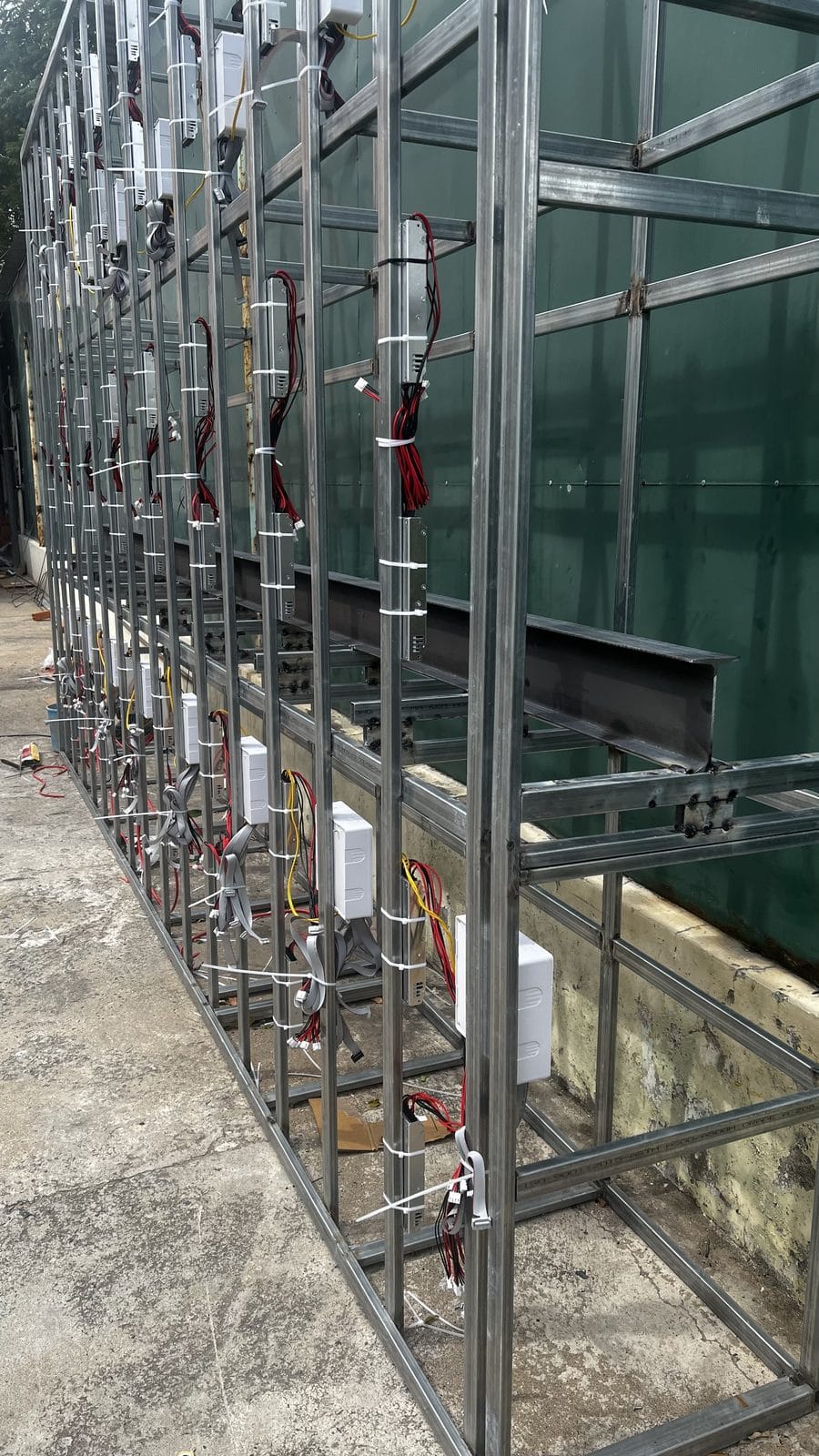

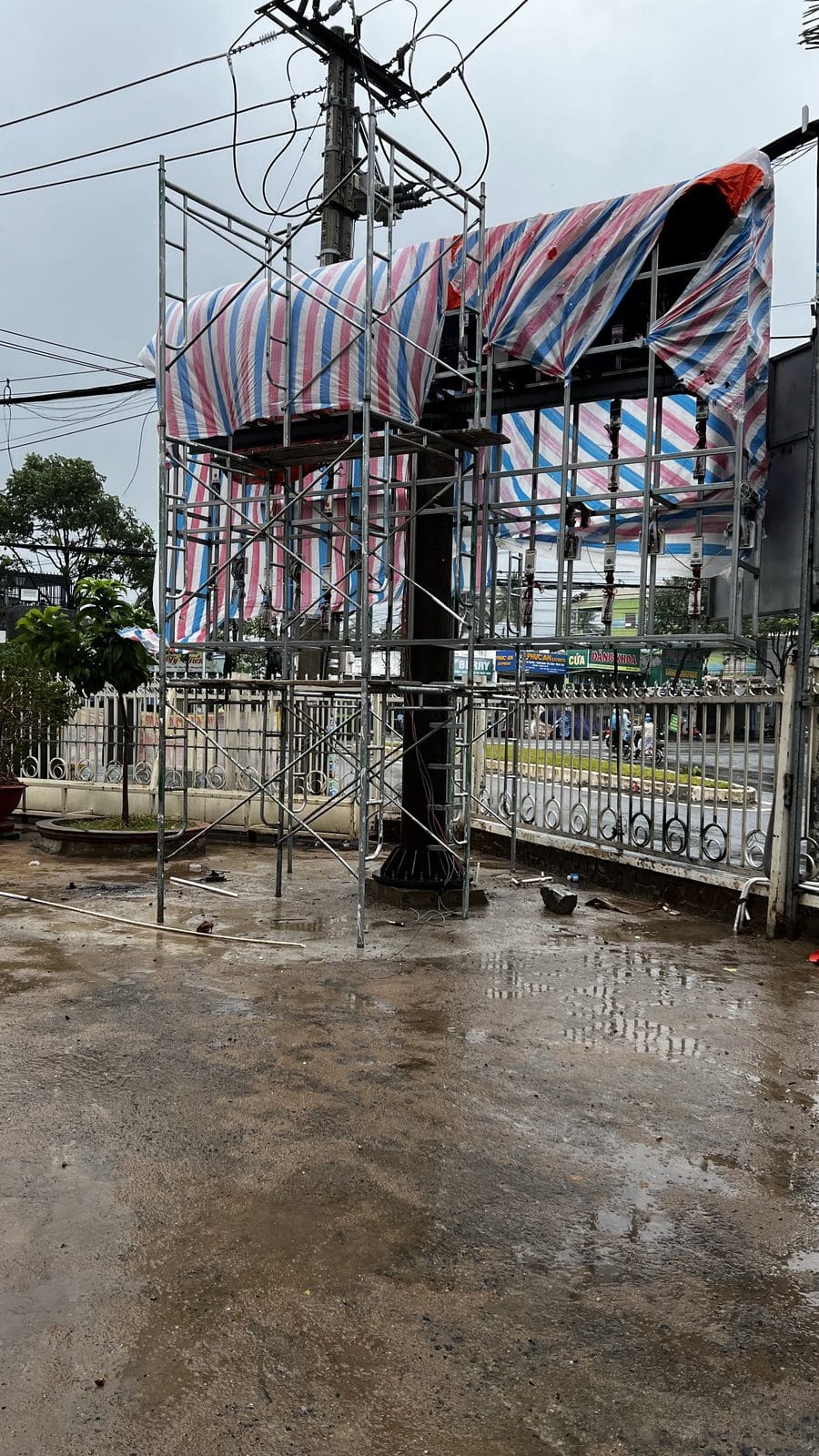

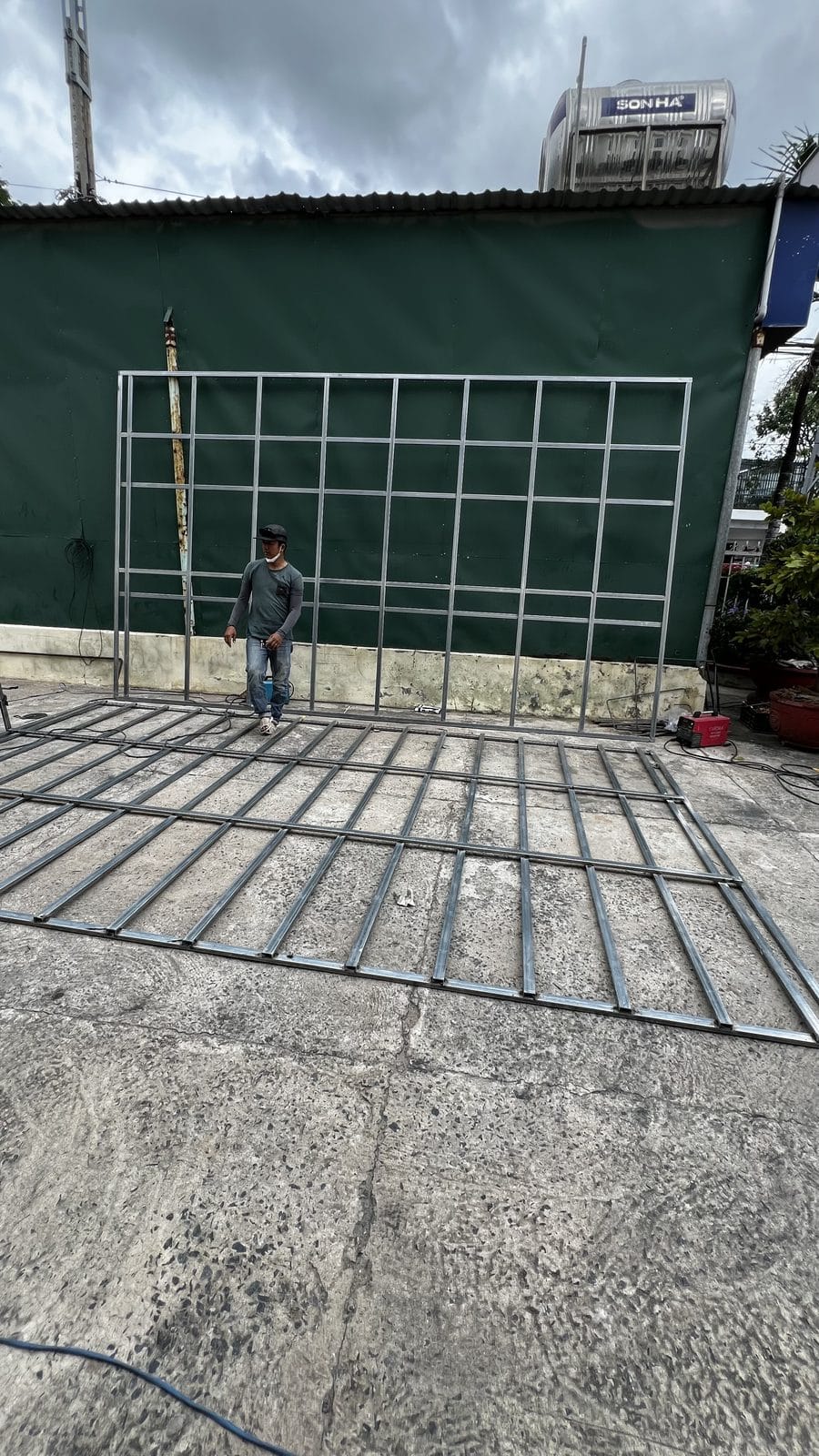

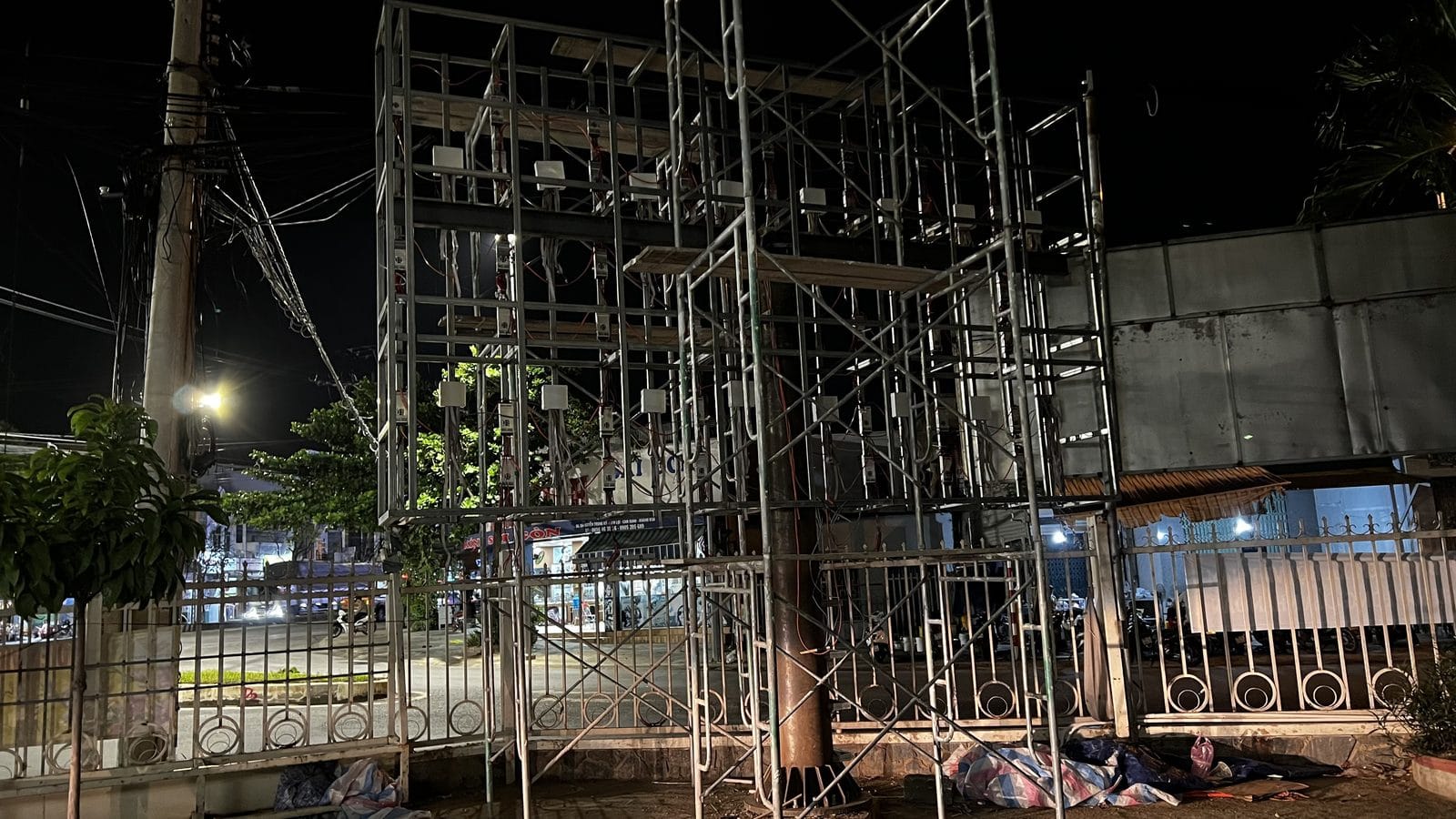

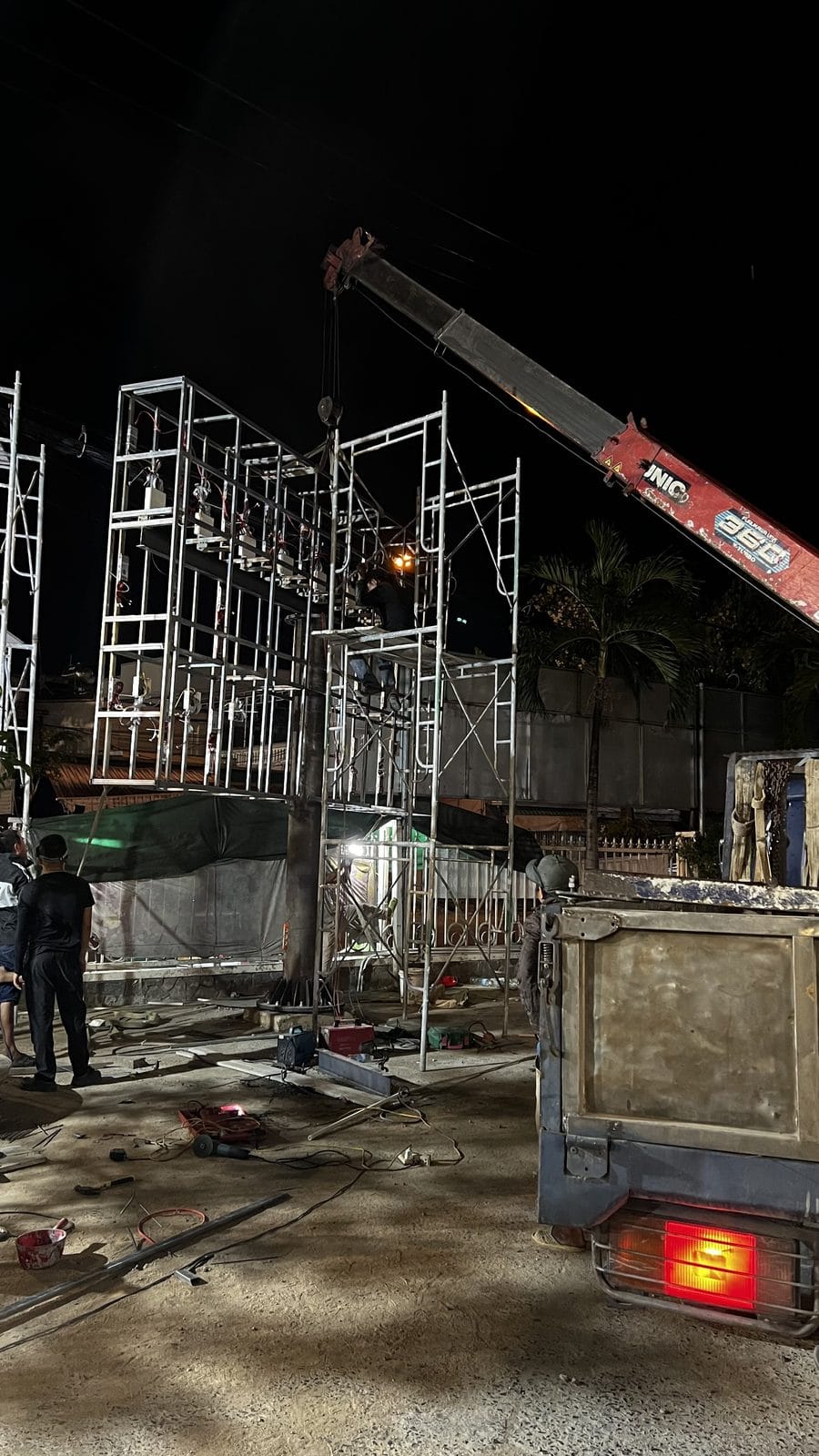

Gia công khung thép đỡ màn hình LED và cẩu dựng cột trụ tại hiện trường vào ban đêm. Bấm vào từng ảnh để xem phóng to.

Lắp đặt màn hình LED P4 ngoài trời gần 14 m²

Màn hình LED chính có kích thước 4,8m (ngang) x 2,88m (cao), tổng diện tích 13,824 m², sử dụng module full color outdoor pixel pitch 4mm (P4), độ phân giải 80×40 điểm ảnh/module, độ sáng tối đa 5000 cd/m² – đủ để hiển thị rõ nét nội dung ngay cả dưới ánh nắng trực tiếp. Hệ thống gồm 16 card thu tín hiệu và 45 bộ nguồn phân bổ đều trên khung, driving bằng dòng điện ổn định (constant current), tần số quét ≥1920Hz giúp hình ảnh mượt khi quay video cận cảnh, tuổi thọ thiết kế lên đến 100.000 giờ hoạt động. Bộ xử lý hình ảnh trung tâm hỗ trợ giải mã video 1080p, kết nối WiFi/4G và đồng bộ đa màn hình, cho phép TTKD VNPT Khánh Hòa chủ động cập nhật nội dung quảng cáo từ xa qua máy tính hoặc điện thoại mà không cần kỹ thuật viên có mặt trực tiếp tại chân trụ.

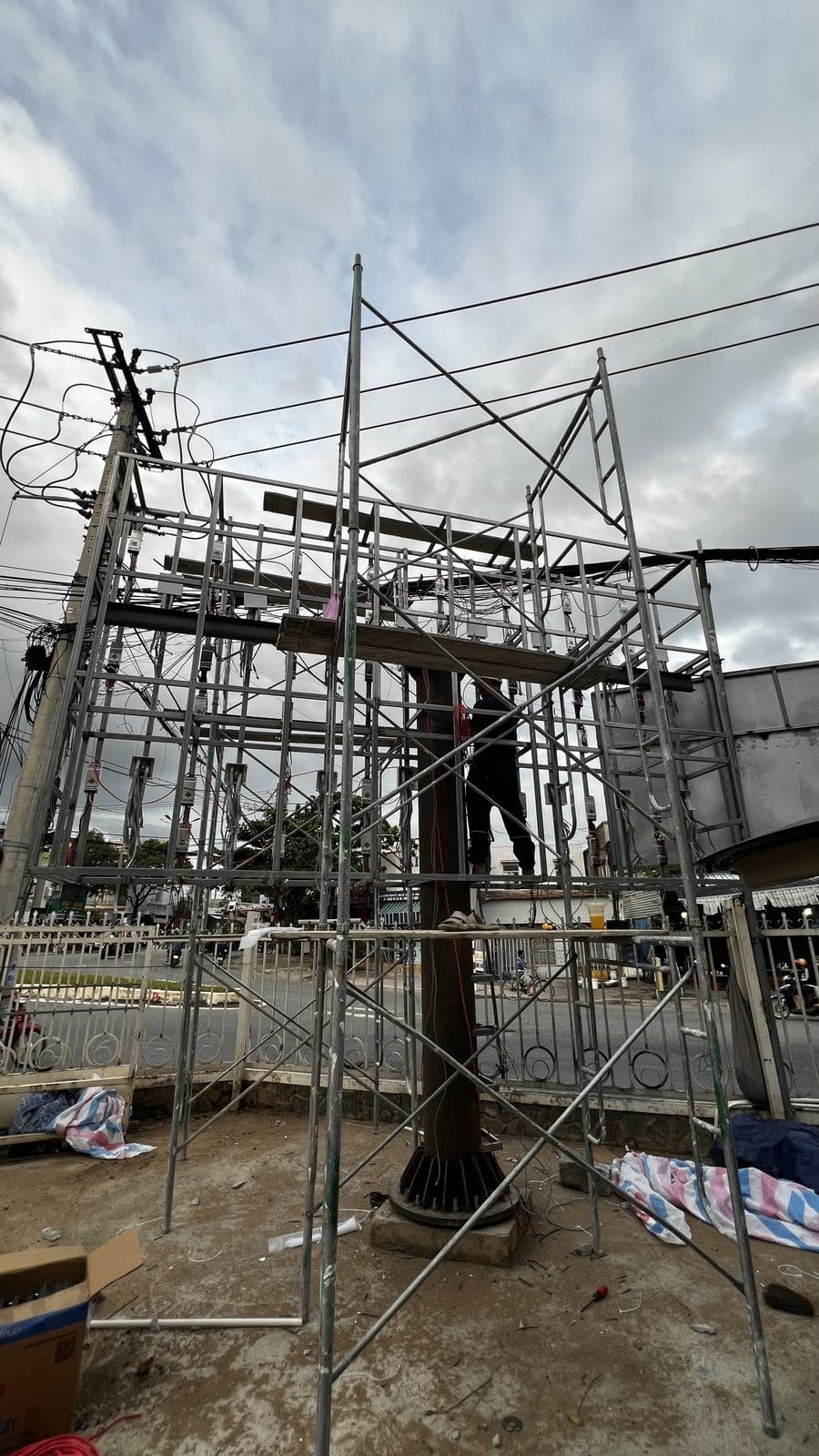

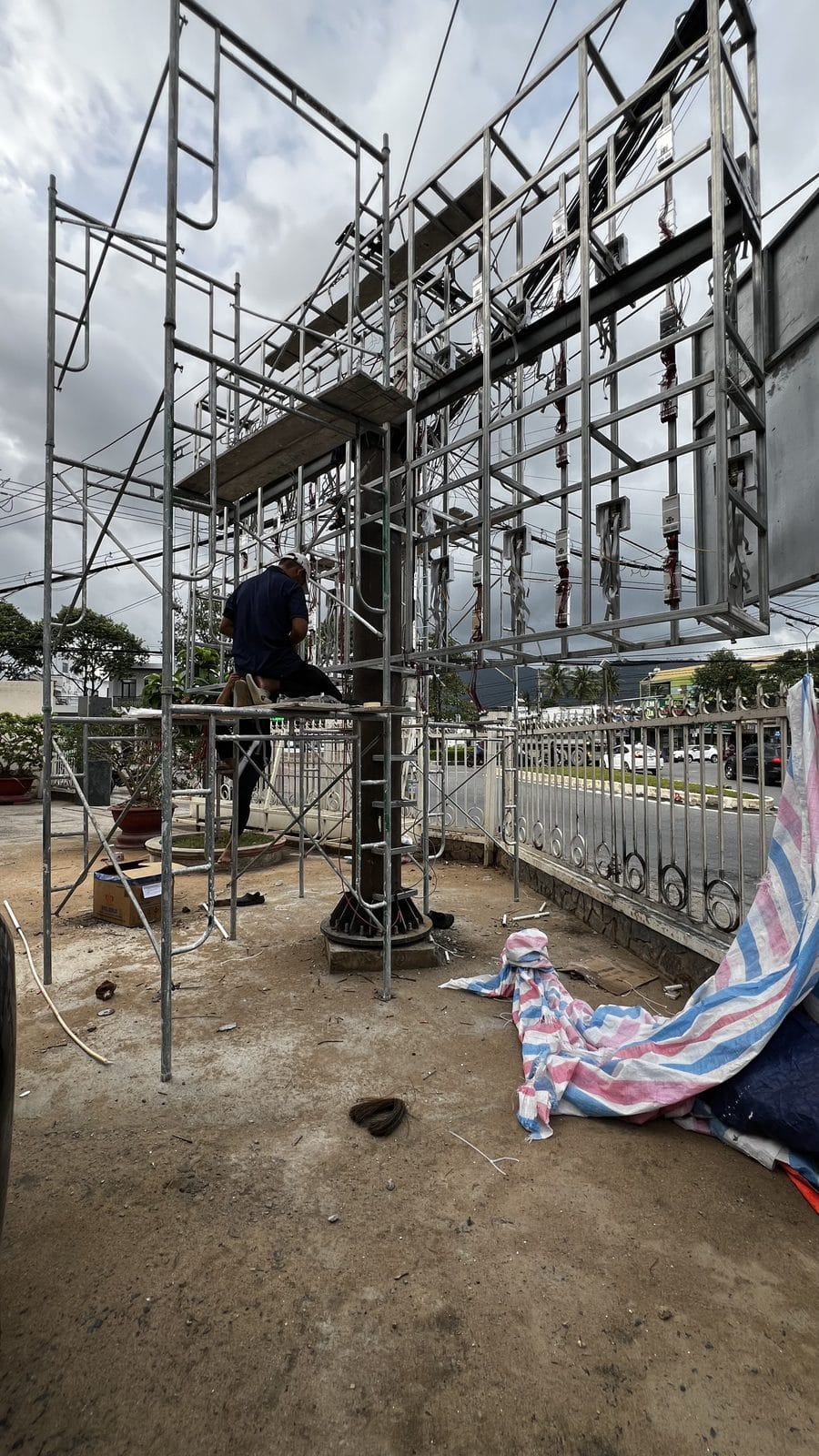

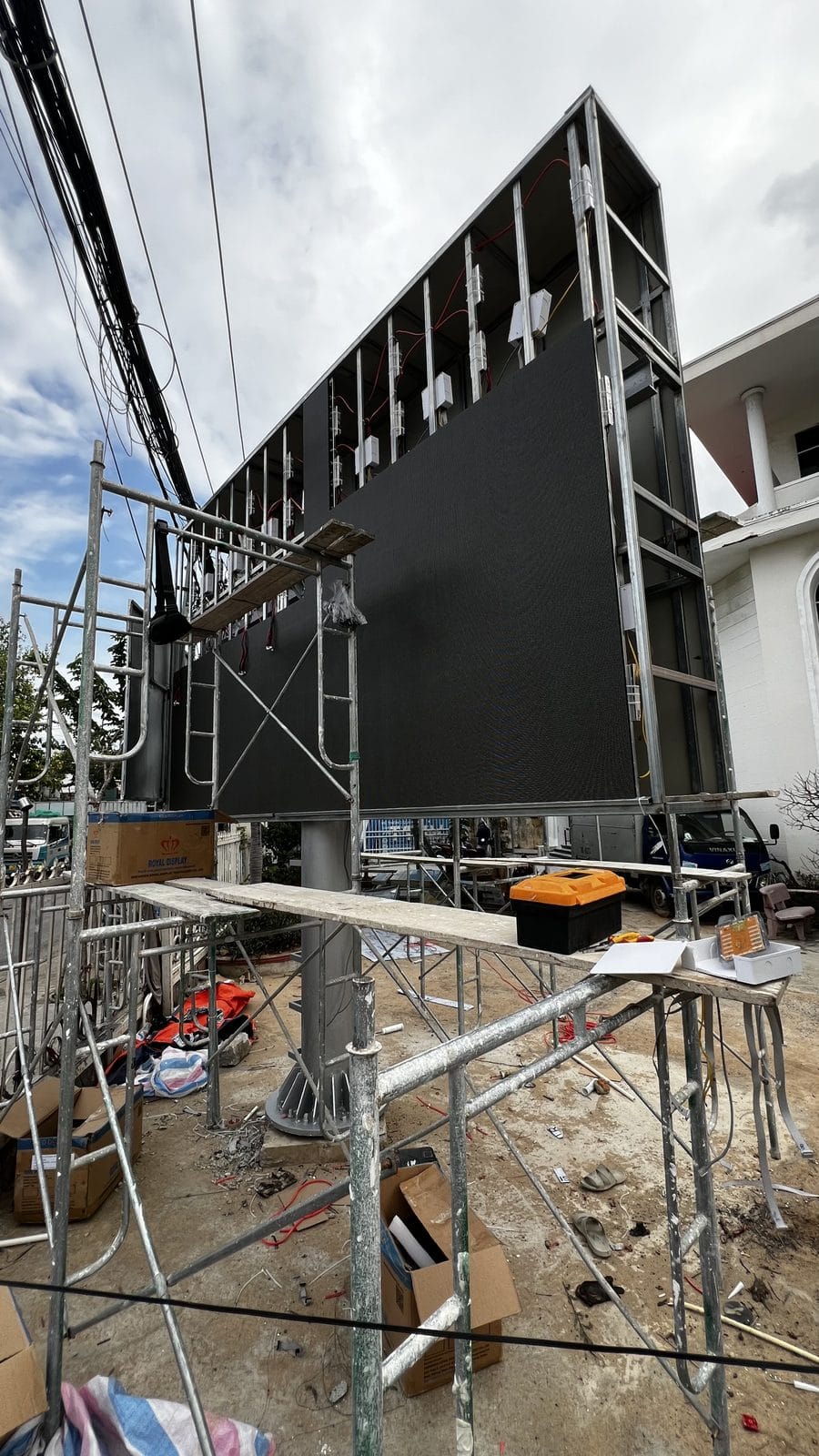

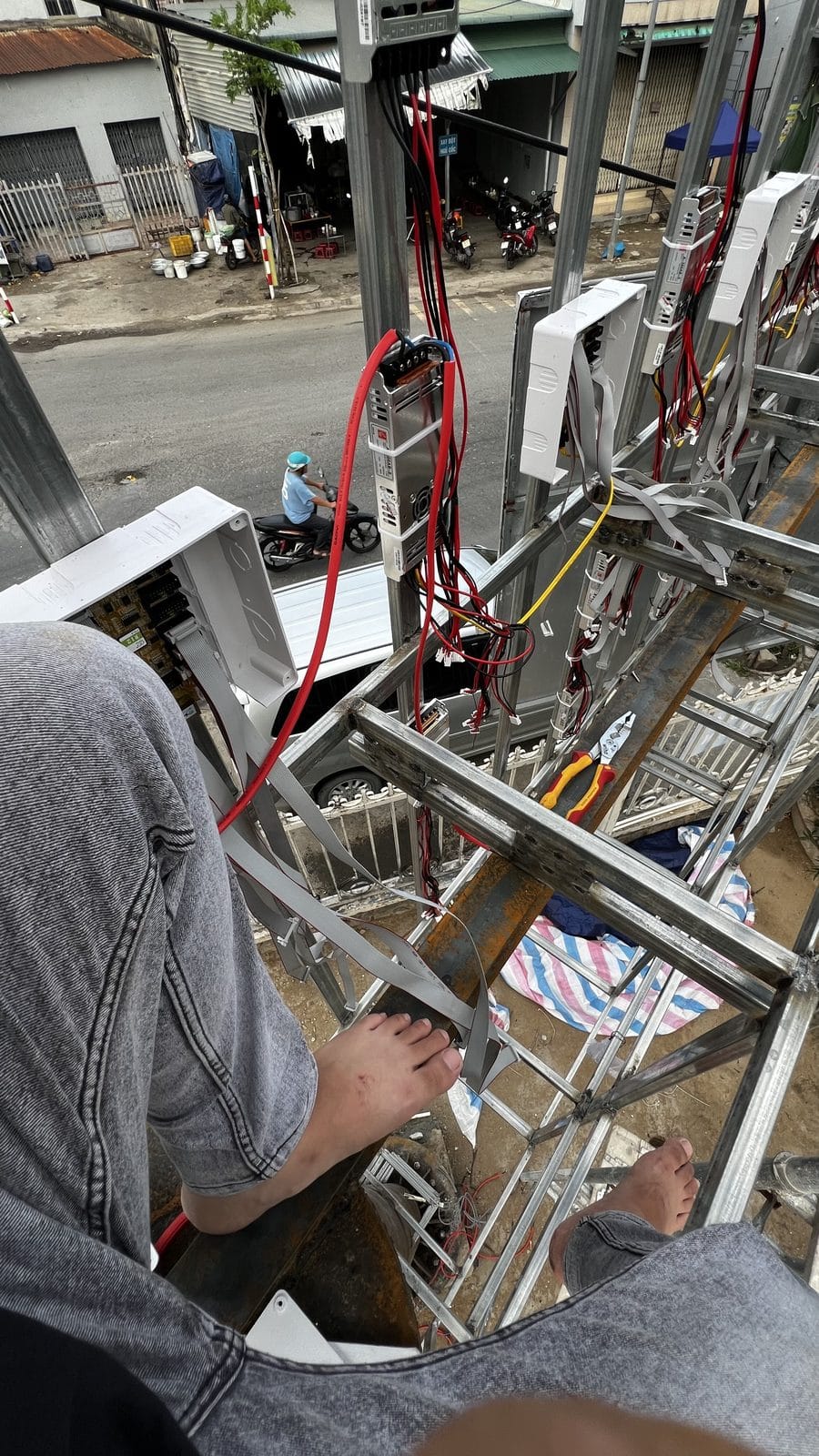

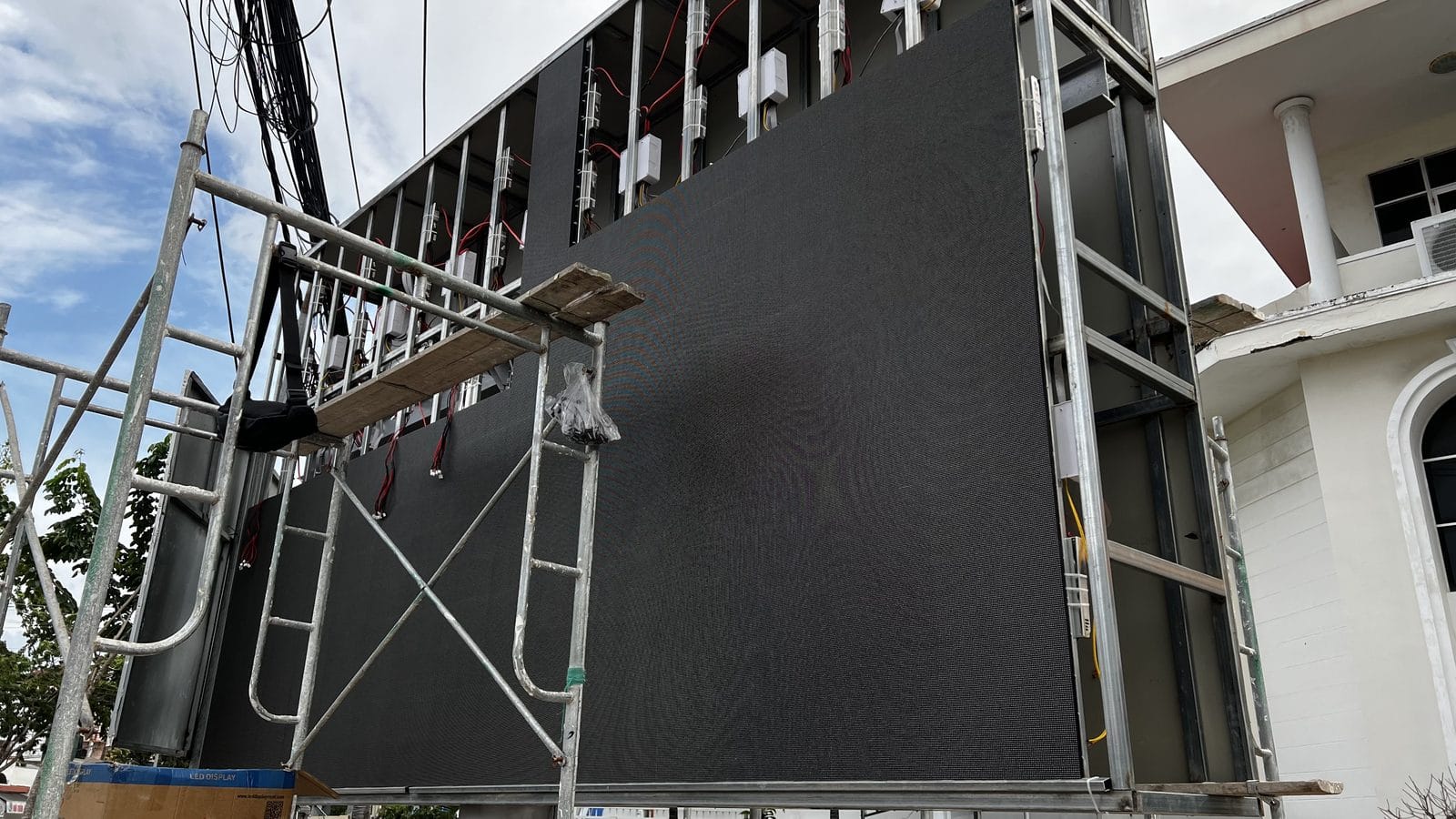

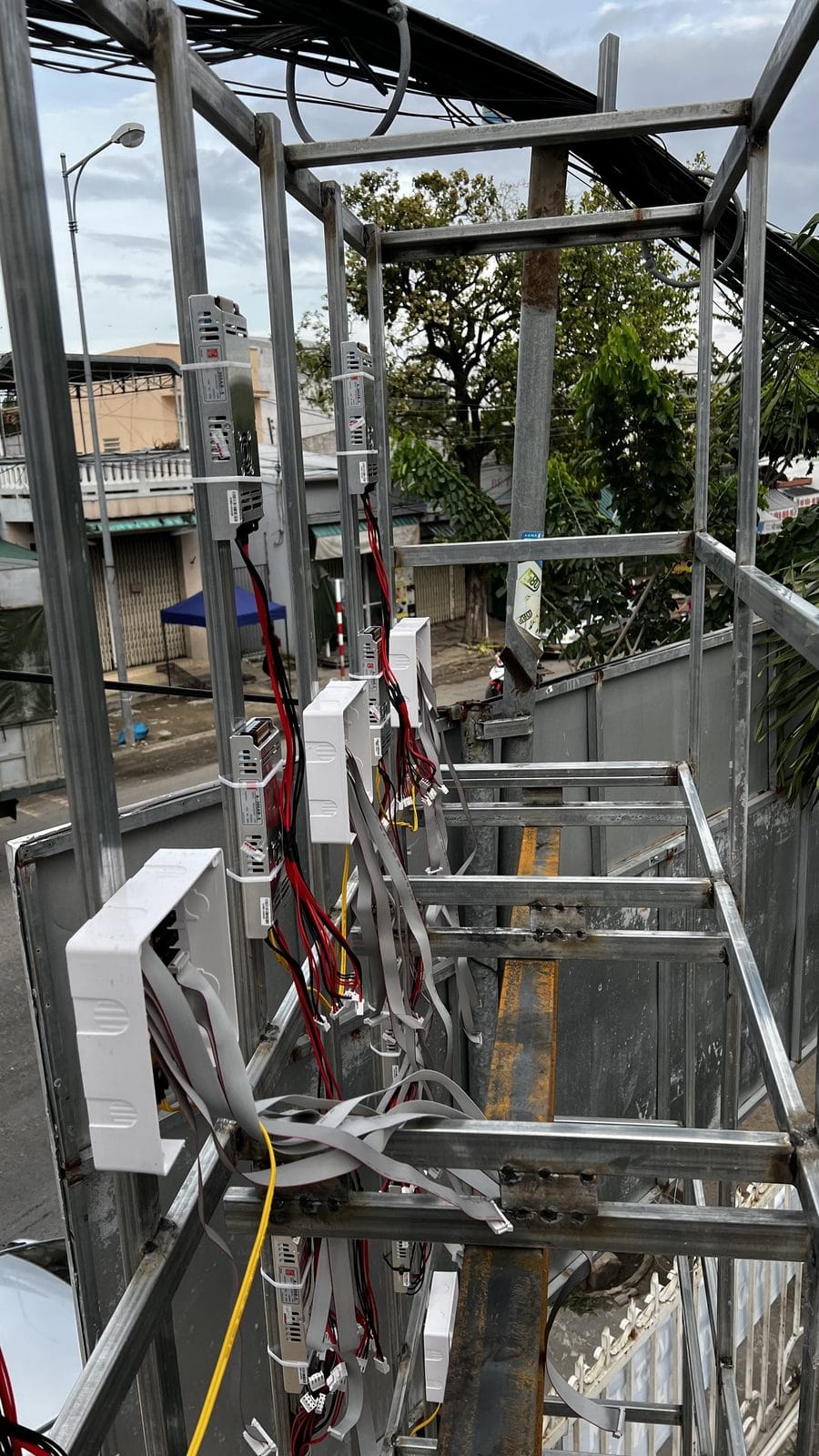

Lắp đặt module màn hình LED, đấu nối dây tín hiệu và nguồn điện trên giàn giáo ở độ cao. Bấm vào từng ảnh để xem phóng to.

Hoàn thiện, đấu nối tủ điện và nghiệm thu vận hành

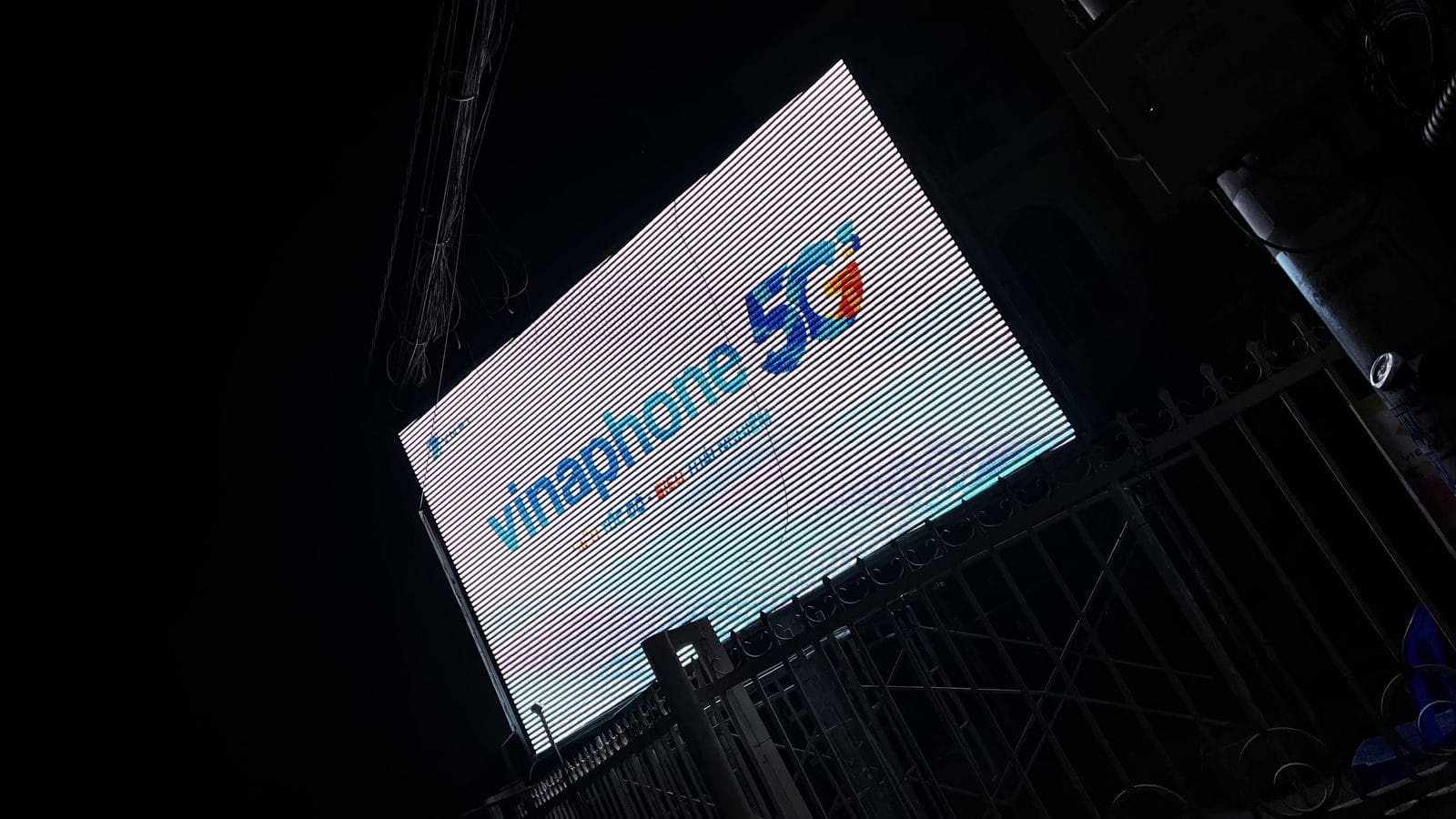

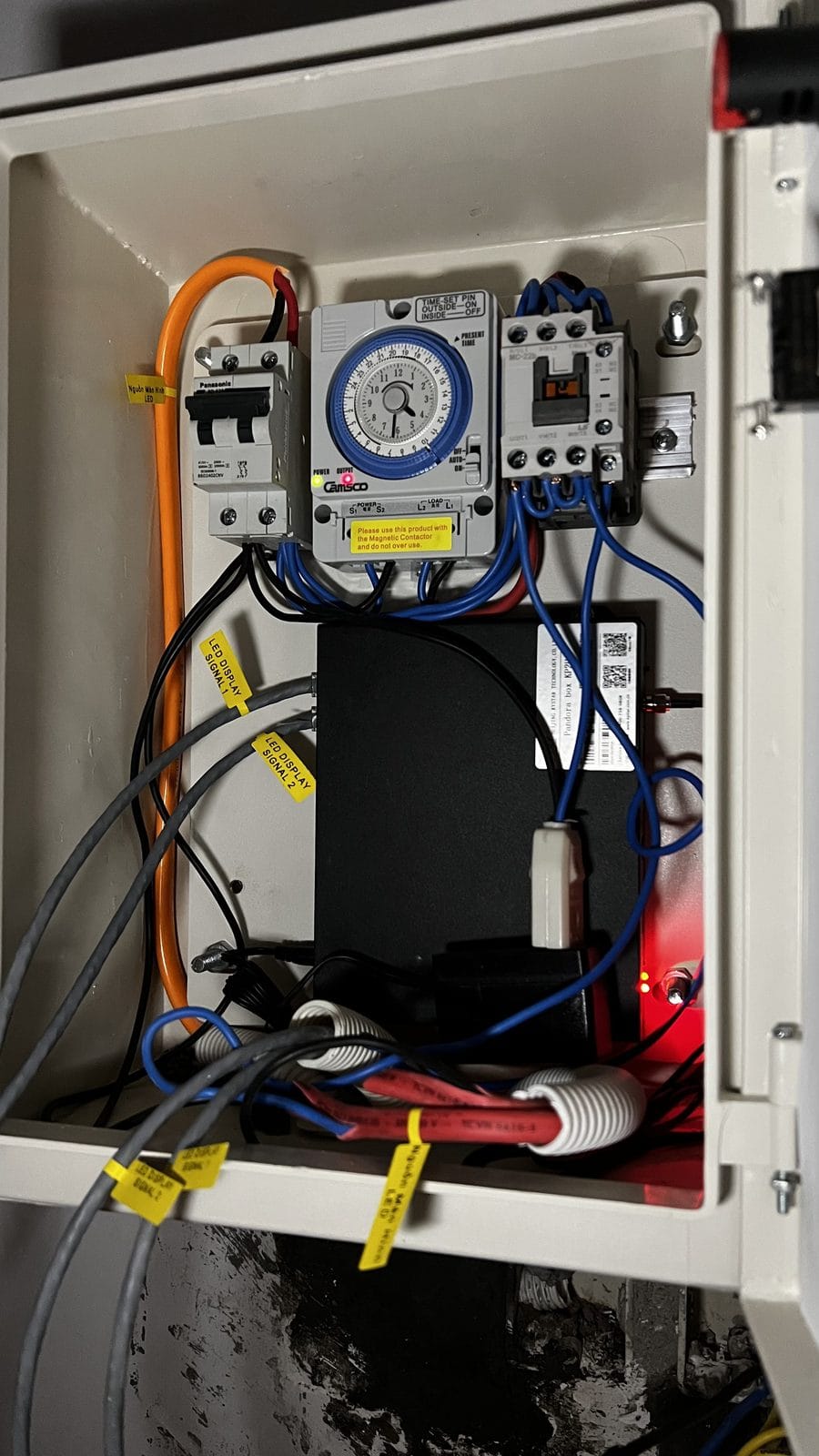

Giai đoạn cuối, đội kỹ thuật ốp hoàn thiện viền Alu chuyên dụng ngoài trời quanh màn hình, lắp đặt tủ điện điều khiển gồm aptomat, timer hẹn giờ tự động bật/tắt và contactor đóng ngắt nguồn cho màn hình – đảm bảo hệ thống vận hành ổn định, an toàn điện và tiết kiệm năng lượng ngoài khung giờ cần hiển thị. Sau khi đấu nối và test tín hiệu toàn bộ các module, màn hình LED chính thức sáng đèn vận hành, hiển thị rõ nét nội dung quảng bá dịch vụ Vinaphone 5G ngay tại mặt tiền điểm giao dịch – đúng theo tiêu chuẩn nghiệm thu mà chủ đầu tư yêu cầu.

Vì sao đơn vị viễn thông chọn NHK Stage cho hạng mục kết cấu ngoài trời?

Khác với các dự án Bar/Club, trụ màn hình LED cho đơn vị viễn thông đòi hỏi năng lực thi công kết cấu xây dựng thực thụ – tính toán tải trọng gió, cốt thép chịu lực, mối hàn kết cấu – song song với năng lực tích hợp thiết bị điện tử LED, chứ không chỉ đơn thuần lắp màn hình có sẵn khung. NHK Stage kiểm soát toàn bộ chuỗi công việc này: từ thi công phần thô xây dựng đúng hồ sơ thiết kế được phê duyệt, đến tích hợp, lập trình và bàn giao hệ thống LED vận hành ổn định – đúng tinh thần “Không phải thầu. Là thợ giữ nghề.” mà NHK Stage theo đuổi ở mọi quy mô công trình.
